鏈條采用優質合金鋼結構
無極調速，使用壽命長
產品簡介＆適用范圍

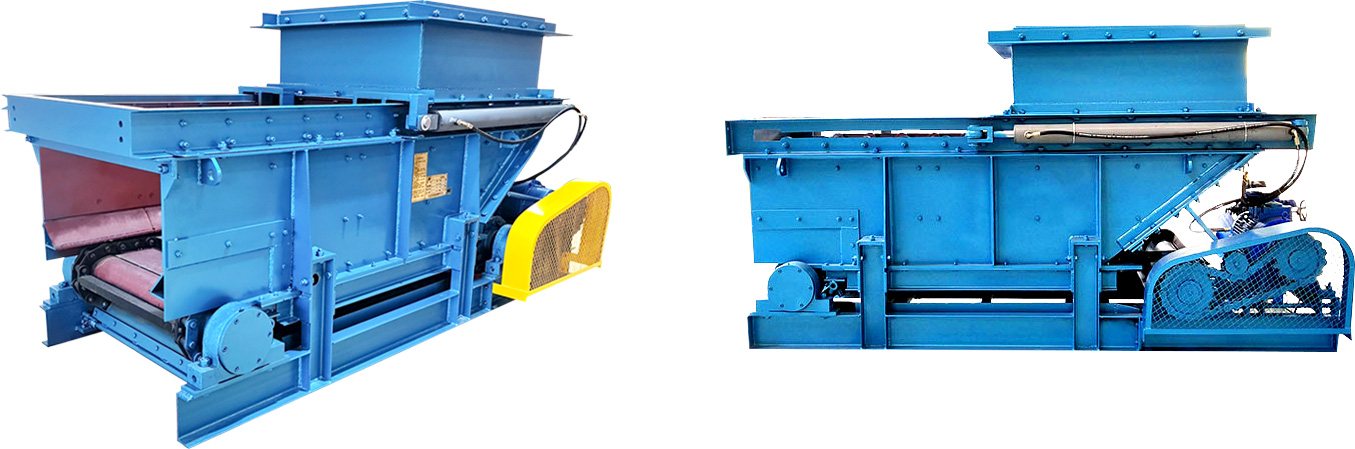

鏈?zhǔn)浇o料機是一種專門針對礦山、鋼鐵等行業研發的一種新型系列給料產品，礦山、鋼鐵行業中，原煤，礦石、半煤巖等物料在給料時,易對帶式給料機造成損傷，特別是皮帶損壞率較高,造成物料在輸送中無法實現給料的難題。
煤礦行業 礦山行業 化工行業 冶金行業 鋼鐵行業

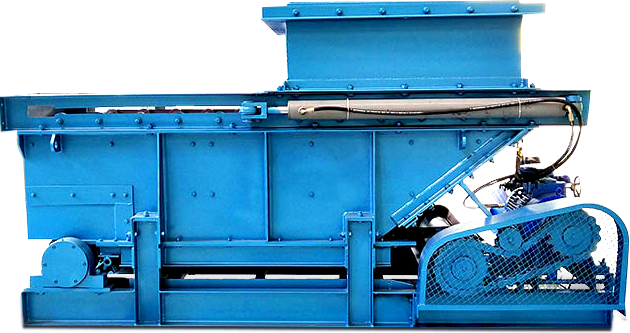

產品組成＆結構解析
漏斗是連接料倉及給料機箱體的矩形短接，漏斗上部法蘭與料倉口法蘭相匹配，下部法蘭與料體連接，以保證來料有效進入料倉
箱 體由側板及底板圍成一個相對封閉的箱體，以保證上部來料能夠有效進入刮板鏈上部,便于物料自開口處由刮板輸送至下一級輸送系統，同時保證不使物料散落。
閘 門置于漏斗與箱體之間，閘門為電液控制,同時具有可調節輸送量的功能
底 架由型鋼焊接而成,牢固穩定，是支撐上部各部件的載體
鏈條、刮板輸送裝置鏈條采用優質合金鋼結構，刮板采用優質碳素結構鋼鍛打加工制成，材質45，具有高強度高耐磨性; 便于實現連續運輸。這種刮板鏈給料方式，大大提高了設備使用壽命，較適合用于大塊度、矸石含量較高礦井的原煤及其它物料的輸送。
傳動鏈輪組,改向鏈輪組傳動鏈輪組裝有兩件驅動鏈輪,與改向鏈輪組相呼應,當傳動機構帶動傳動鏈輪組轉動時,傳動鏈輪組帶動板式輥?zhàn)渔溂肮伟暹M(jìn)行物料輸送，完成輸送料過程。
傳動機構采用變頻電機,實現無極調速。傳動平穩,可靠、調速方便,用戶可根據來料量大小調節轉速。 輸出軸與頭輪組采用套簡滾子鏈連接，便于更換使用壽命長。
給料過程＆工作原理
料倉內的物料經漏斗架進入箱體，落底板及板鏈刮板上；當驅動滾筒在外動力的驅動下開始旋轉時，帶動板鏈運動，板鏈帶動刮板推動底板上的物料導向出料口，刮板在出料口卸料后轉向回程,物料不斷的從出料口排出，從而完成給料過程。
安裝在改向滾筒處的清掃器，清掃粘結在刮板上的物料，以避免物料在返程側的撒落。改變進料口大小可通過調節閘門的開度來實現。
改變給料量，可通過調節無級變速減速機的輸出軸變速，來改變板鏈運行速度的大小，從而改變給料量；改變給料量，也可通過選配變頻器，改變電動機轉速，從而改變給料量。
產品參數＆詳細信息
| 型號 | 功率KW | 電壓AC/V | 最大給料量t/h | 最大鏈速m/s | 調速方式 |
| GLL500/7.5/S | 7.5 | 380/660/1140 | 500 | 0.6 | 手動無級變速 |
| GLL500/7.5/B | 7.5 | 380/660/1140 | 500 | 0.6 | 變頻器無級變速 |
| GLL800/7.5/S | 7.5 | 380/660/1140 | 800 | 0.6 | 手動無級變速 |
| GLL800/7.5/B | 7.5 | 380/660/1140 | 800 | 0.6 | 變頻器無級變速 |
| GLL1500/18.5/S | 18.5 | 380/660/1140 | 1500 | 0.7 | 手動無級變速 |
| GLL1500/18.5/B | 18.5 | 380/660/1140 | 1500 | 0.7 | 變頻器無級變速 |
| GLL2200/18.5/S | 18.5 | 380/660/1140 | 2200 | 0.7 | 手動無級變速 |
| GLL2200/18.5/B | 18.5 | 380/660/1140 | 2200 | 0.7 | 變頻器無級變速 |
| GLL3300/22/B | 22 | 380/660/1140 | 3300 | 0.7 | 變頻器無級變速 |
| GLL3300/22 | 22 | 380/660/1140 | 3300 | 0.7 | / |
| GLL4400/30/B | 30 | 380/660/1140 | 4400 | 0.8 | 變頻器無級變速 |
| GLL4400/30 | 30 | 380/660/1140 | 4400 | 0.8 | / |
安裝說明＆使用條件
給料機可現場分體安裝，也可整體安裝。分體安裝時,先將連接段安裝在倉口，再安裝導料槽,然后安裝底板等其它部件。整體安裝時，先將連接段安裝在煤倉口，再將其它部件全部組裝好，整體吊裝與連接段用螺栓連接
輸送物料為散裝的不規則形狀原煤、礦石、矸石
工作環境溫度-30 ℃~40℃
礦井空氣成分應符合《煤礦安全規程》第100條的要求
工作環境允許存在淋水情況
使用說明＆檢修維護
給料機在使用時，煤倉內應儲有足夠大煤量，以避免裝煤入倉時，直接沖擊底板
每月連續工作后應檢查機件有無松脫或不正常等現象
傳動機件，每連續工作六個月需檢查一次，拉桿部分的機件必須保持正常配合，如有不正?，F(xiàn)象，立即修復或更換
所有轉動件，要求每月注油一次，每季檢查一次，觀察軸承、密封件的損壞程度，發現問題及時更換
對主要部件的維護：
（1）減速機
六個月檢查一次，同時對滾動軸承和箱體進行清洗或更換潤滑油
（2）電動機
按電動機規定的檢修維護要求進行
